UNIDAD 5: Procedimiento de la construcción en superestructura

MUROS

Son elementos estructurales lineales, capaces de contener, cerrar o soportar cargas, recibiendo distintas denominaciones según su aplicación.

Consta básicamente de los siguientes elementos:

• Cimentación: Se encarga de transmitir los esfuerzos al terreno, evitando el vuelco del conjunto.
• Pantalla: es el parámetro vertical, denominándose entrados la cara en contacto con el terreno, y trazos de una vista exterior.
• Coronación: es el remate superior en la parte alta
• Base: punto de contacto entre muro y el cimiento, con la misma o mayor dimensión que la coronación.
• Puntera: parte del cimiento libre de la tierra a contener.
• Talón: parte del cimiento bajo las tierras a contener.

Tipos de muros:

Muro de contención:

Su funcion es contener el empuje producido por la tierra que sobrepasa el ángulo de deslizamiento, o talud natural de la misma. Este se aplica en toda construcción que este por debajo de la rasante, o para evitar deslizamientos de tierra a cielo abierto.

Muro de carga:

También llamado muro potente son las paredes de una edificación que posee una función estructural, es decir, aquellas que soportan otros elementos estructurales del edificio, como arcos, bóvedas, vigas, etc.

Muro divisorio:
Su funcion basica consiste en aislar o separar. Este tipo de muro debe ser impermeable, resiste y ser buen aislante.

Tabique:
Se llama tabique a una pared delgada que sirve para separar estancias dentro de una vivienda.

Muro de cimentación
Se encuentra situado bajo el terreno, que está destinado a sostener o anclar una superestructura.

Columnas

Soportan las estructuras y cargas de la obra, permitiendo flexibilidad. Es por eso que a la hora de armarlos se deben comprobar que soporten a la perfección los esfuerzos de tracción y de compresión de modo simultáneo.Los materiales que pueden utilizarse son variados (comunmente relacionado con el sistema constructivo que se use para la construcción). Dichos materiales deben ser flexibles, duraderos y resistentes a la vez. Los más comunes son:

Acero:
El acero en las vigas presenta un comportamiento isotrópico, (sus propiedades físicas no dependen de la dirección en que son examinadas, es decir, sus magnitudes vectoriales dan resultados idénticos sin importar la dirección escogida para dicha medida). Tienen mas resitencias com menor peso comparado con el concreto, con ello logran soportar mayores esfuerzos de compresión y tambíen mayor tracción, convirtiendolas en las favoritas y comunes en obras residenciales y urbanas.

Concreto u hormigón armado:
Para la elaboración de vigas se utiliza el concreto pretensado y postensado. Son resistentes, la flexibilidad que presentan son buenas y se adaptan a las exigencias y tensiones del terreno, aunque el peso propio son mayores que vigas o columnas de aceros, sin embargo, el uso que se les da es en construcción de viviendas.Para elaboración de columnas es común usar un armado de varillas de acero, cuyas dimensiones son proporcionadas por el ingeniero calculista, y concreto que den las dimensiones necesarias para soportar los esfuerzos.

Madera:
La madera de las vigas y columnas se comportan de un modo ortotrópico, (sus propiedades mecánicas son únicas e idependientes en 3 direcciones perpendiculares entre sí), con diversidad en su resistencia y rigidez. La madera puede soportar mas esfuerzos que otros materiales con menos deformación.

Es importante acudir a un ingeniero civil para el calculo de vigas y columnas ya que entran en función propiedades mecánicas que si no son tomadas en cuenta pudieran hacer que le edificación tenga un falla y posteriormente colapsar.

Trabes

Es una viga de madera, cemento u otro material que sirve para reforzar y darle firmeza a una construcción; regularmente sirve para sostener techos, muros o la parte superior de las ventanas.

Cubiertas

Es un elemento constructivo de cerramiento, situado sobre el interior de un edificio para protegerlo de las inclemencias atmosféricas. Su principal función es evitar la entrada de agua al espacio habitable ademas de servir como aislante térmico.

Losas

Es una cimentación sobre toda la superficie de la estructura.

Tipos de losas:

Losas de espesor constante:

Tiene la ventaja de su gran sencillez de ejecución. Si las cargas y las luces no son importantes el ahorro de encofrados puede compensar el mayor volumen de hormigón necesario.

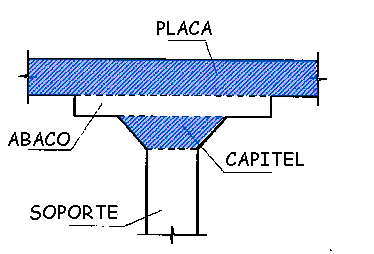

Losas con capiteles:

Se utilizan para aumentar el espesor bajo los pilares y mejorar la resistencia a flexión y cortante. Los capiteles pueden ser superiores o inferiores teniendo estos últimos la ventaja de realizarse sobre la excavación y dejar plana la superficie del sótano.

Losas nervadas:

Con nervios principales bajos los pilares y otros segundarios los nervios pueden ser superiores o inferiores, en el caso de nervios superiores el encofrado es más complicado, y suele ser necesario el empleo de un relleno de aglomerado ligero y un solado independiente para dejar plana la superficie superior.
